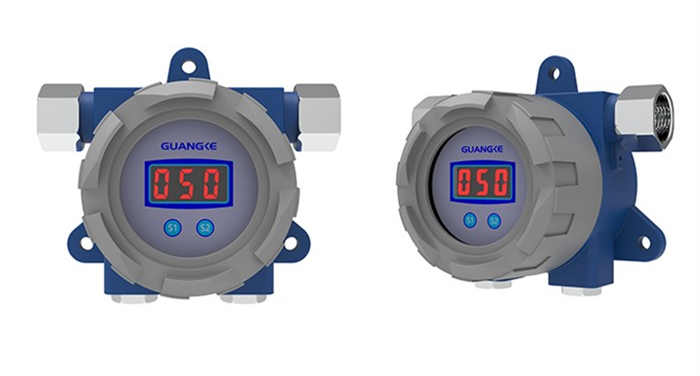

GKYWG-60XIV罐旁显示仪

网址:www.leierda88.cn  2022-06-28  作者:admin    阅读:



GKYWG-60XIV罐旁显示仪又叫通用罐旁开关量控制器,此产品具有4-20mA信号转换出开关量功能,是由河北光科测控设备有限公司开发研制出的防爆显示仪表。通过微处理器为核心高集成度电路,准确的计算现场液位、温度、压力、流量、密度、等标准数字信号的数值并显示出来并且带有开关量输出信号,可安装在现场或者控制室任何区域,方便安装在现场装置区高温、有毒、易燃的工业现场环境,主要用于石油化工场所、电力、医药、消防等行业。

产品特点:

防爆壳体设计可以用于各种工业现场(通过国家防爆认证)

配声光报警器可以实现在防爆区域声光报警。

配各种液位计、温度计、压力流量计、密度计、仪表增加开关量功能,

在原有的4-20mA增加开关量信号输出功能达到控制泵、阀、风机、关停、开启等功能。

可以直接安装在防爆区域

产品参数:

精    度:0.1%

传输方式:4-20mA变开关量

报警功能:可以设置报警点,低于下限或高于上限报警

修正功能:显示量程及小数点修正功能

环境温度:-45℃~80℃

防护等级:IP66

防爆标志:ExdIICT6  Gb

电气接口:M20×1.5、NPT1/2、NPT3/4

显示内容:百分比显示

设置方式:按键设置 LED显示三位数码管显示

显示方式:修正功能:带调节修正功能

防护等级:IP66

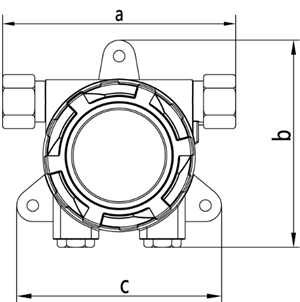

外形安装尺寸

GKYWG-60XIV

罐旁显示仪(图3)

a=160mm

b=142mm

c=135mm

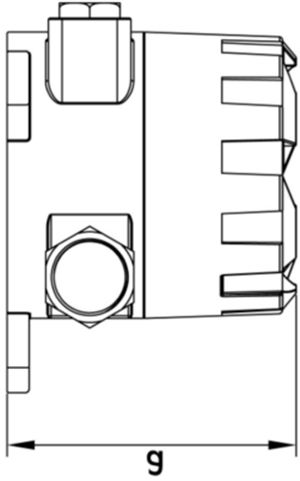

GKYWG-60XIV

罐旁显示仪(图3)

g=105mm

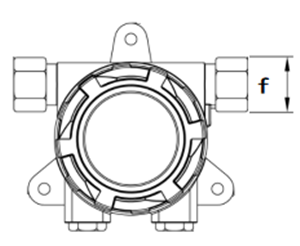

GKYWG-60XIV

罐旁显示仪(图3)







f=NPT1/2

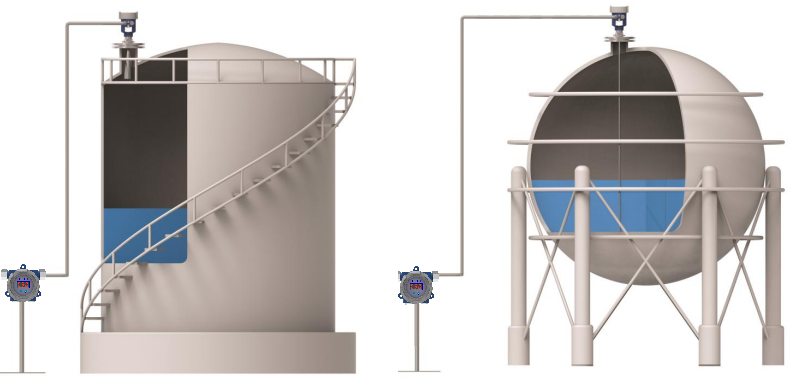

现场安装示意图:



配置表:

序号

名称

规格型号

数量

单位

提供方

1

雷达液位计

GKYWG-50

1

厂方提供

2

罐旁显示仪

GKYWG-60XIV

1

用户选配

3

防爆集线箱

GKYWG

1

用户选配

4

防爆挠性管

用户可选

1

用户自备

5

安装法兰

用户自选

1

用户自备

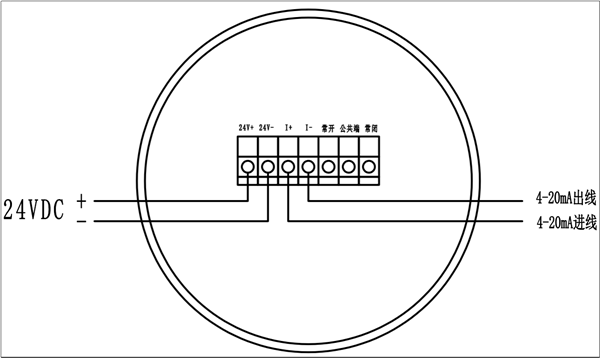

接线示意图:





1 罐旁显示仪接设备:

   A 液位/料位

   B 温度

   C 压力

   D 代表需定制

2 供电电源:

   B 代表24V

   D 代表需定制

3 仪表防爆选型

   A 无需防爆

   B 防爆ExdIICT6 Gb  标配

   C 本安ExiaIIBT6 Ga

4 输出信号:

   A 开关量

   D 代表需定制

5 电器接口:

   A 代表NPT1/2  标配

   B 代表NPT3/4

   D 代表需定制

7 电器接口材质:

   4 材质为304  标配

   6 材质为316L

   D 代表需定制

8 表壳材质:

   2 代表铸铝   标配

   4 代表304材质

   6 代表316L材质

   D 代表需定制

9 是否带支架

   A 带支架

   B 不含支架
