一、概述：
GKYWG-60W平均温度计应用多点测温原理，测量化工储罐不同高度点的多个温度值、实现液上温度、液下温度、平均温度等值、通过MODBUS RS485协议，RTU方式进控制室PLC DCS,实现多温度参数监测控制储罐设备温度，可以与伺服液位计、雷达液位远传至控制室系统。产品已经广泛应用于石油，化工，电力，冶金，食品，制药，造纸，水处理等行业的界面测量与自动化过程控制。
二、产品特点
测量不同类型储罐的平均温度、单点温度、多点温度
MODBUS RS485协议，RTU协议
操作简单，带自诊断功能（中英菜单LCD超清背光液晶显示）；
产品具有防雷抗干扰功能；
尤其适用于轻油产品油水界面、经济型测量；
三、产品特点
供电电源： 24V(DC 14~28V)
测量范围：-40-150℃
输出信号：RS485 MODBUS
环境温度：-40~85℃
介质温度：常温型-40~+80℃、高温型+100~+580℃
工作压力：-0.05~4MPa
测温点数：一般在15点内。可以定制
测杆材质：304、316L、PTFE或按用户要求
防护等级：IP66 IP67
防爆型式：ExdIICT6 Gb ExdIICT6 Gb
安全等级：SIL3
电气接口：M20×1.5、NPT1/2、NPT3/4
过程连接：法兰连接 螺纹连接（尺寸可定制)
四、外形安装尺寸
|

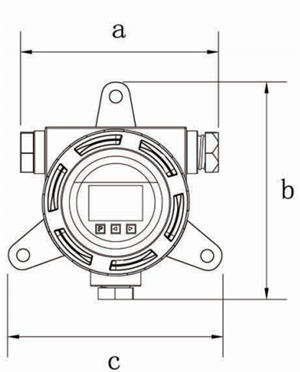

多点温度计（图1） |
|
a=140mm b=148mm c=148mm
|
|

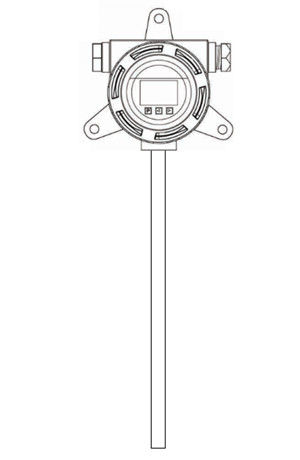

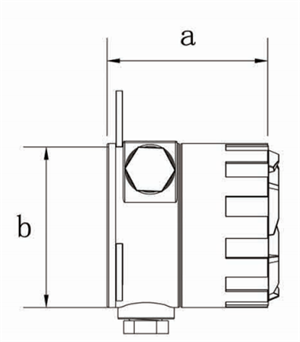

多点温度计（图2） |
|
a=95mm B=148mm
|
|

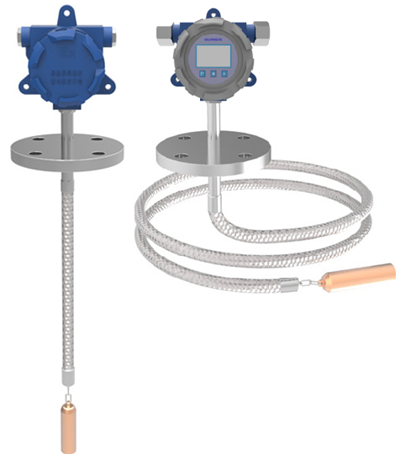

多点温度计（图3） |
|
钢缆外径=20mm |

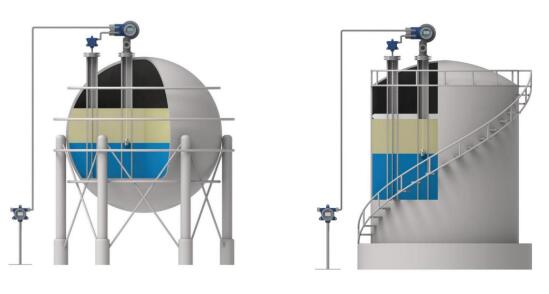

五、安装示意图
安装要求：可以采用定制和侧装方式，一般采用标准法兰或螺纹安装于罐顶，特殊工况选择侧侧垂直安装，为方便调试，仪表安装在有安装平台或类似安装平台的地方。
注意事项：安装位置远离干扰源，探测杆不要弯曲受力，避免受较大的冲击或振动，连接电缆须避开大功率电源、射频信号源和其它有噪声的传输线等。
六、配置表
|
序号 |
名称 |
规格型号 |
数量 |
单位 |
提供方 |
|
1 |
伺服液位计 |
GKYWG-6- |
1 |
台 |
厂家提供 |
|
2 |
多点温度计 |
GKYWG-60w |
1 |
台 |
用户选配 |
|
3 |
罐旁显示仪 |
M20×1.5 |
1 |
台 |
用户自备 |
七、接线示意图
|

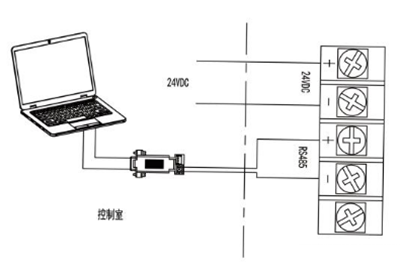

平均温度计（图1） 进RS485进系统 |
|
|

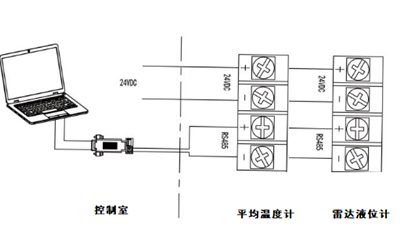

平均温度计（图2） RS485 MODBUS 接雷达液位计进系统
|
|
|

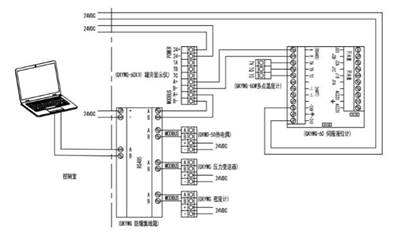

平均温度计（图2） 接伺服液位计进系统 |
|
八、选型表
1 平均温度计接设备：
A 液位/料位
B 温度
C 压力
D 代表需定制
2 测温点数：
直接填写
3 供电电源：
A 代表220V
B 代表24V
D 代表需定制
4 仪表防爆选型
A 无需防爆
B 防爆ExdIICT6 Gb 标配
5 输出信号：
A 4-20mA
B RS485 MODBUS
D 代表需定制
6 测量范围：
直接标注
7 电器接口：
A 代表NPT1/2 标配
B 代表NPT3/4
D 代表需定制
8 电器接口材质：
4 材质为304 标配
6 材质为316L
D 代表需定制
9 表壳材质：
2 代表铸铝 标配
4 代表304材质
6 代表316L材质
D 代表需定制
10 销售区域（不填写时按内销生产）
C 国内 标配纸箱包装
W 国外 标配免熏蒸木箱包装
