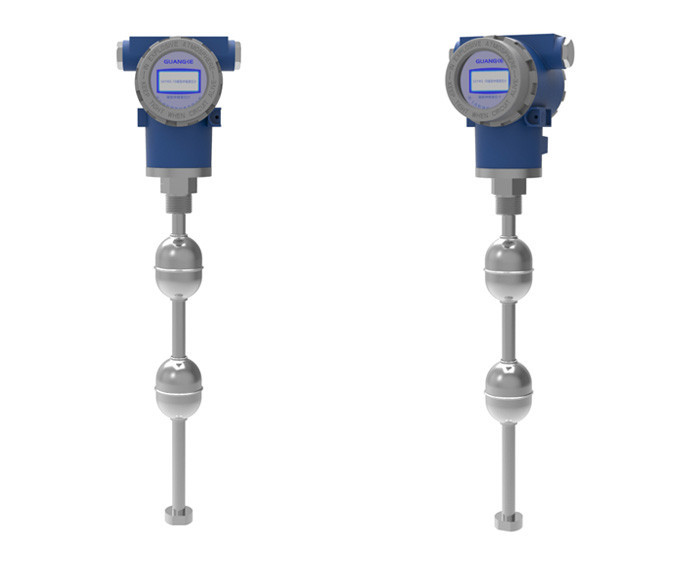

GKYWG-58磁致伸缩液位计

网址:www.leierda88.cn  2021-03-16  作者:admin    阅读:

产品介绍

GKYWG-58 磁致伸缩液位计是基于维拉利效应设计的远传式连续测量液位仪表。适用于敞开和密闭容器内的液位和界位的测量。磁致伸缩液位计由于其测量精度高,维护率低,现成为远传式连续测量液位仪表的理想选择。

磁致伸缩液位计工作时,变送器的触发电路部分激励出脉冲电流,电流沿磁致伸缩线传播产生脉冲电流磁场。在磁致伸缩液位计的传感器测杆外配有磁性浮子,浮子沿测杆随液位的变化而发生位移。

在浮子内部装有永久磁环,当脉冲电流磁场与浮子磁环磁场相遇时,浮子周围的磁场发生改变从而使磁致伸缩线在浮子停留的位置产生一个扭转波脉冲,这个脉冲以固定的速度沿磁致伸缩线传回至变送器由检测电路检出,通过中央处理器计算脉冲电流与扭转波脉冲的时间差可以地确定浮子所在的位置,即液面的位置。变送器模电转换电路输出4-20mA或RS485 MODBUS信号,从而实现液位信号远传的目的。

产品特点

功能多,同时测量储罐的液位、界位、单点温度、多点平均温度、可以接罐下显示;

寿命长,磁致伸缩可动部件少维护量;

精度高,操作简单,量程大;

安装简单,模块化设计,仪表具有自检模式;

功耗低,仪表采用低功耗设计直流5v仪表即可正常工作;

中英文菜单可以切换,智能菜单;

机械电路均可以实现迁移数据;

信号方式4-20mA/HART、RS485MODBUS输出,现场可现场指示和远程进入PLC或DCS系统;

具有防静电、抗浪涌、抗干扰及电磁兼容设计;

保护电路,电源线接反不会损坏电路;

实用场景多,可以测量原油储罐的原油、乳化层、水、多点温度等多个参数;

典型应用

1、石油工业(成品油储油库,通过罐表远程与存量管理系统,将伺服液位计与系统计算机构成一个理想的监控管理系统)。

2、化学工业(在化学工业领域里,工业储罐的选择,可以满足化工领域的要求)

3、食品工业、LPG/LNG等,可满足单一或多项测量功能要求(液位、界面液位、单点密度、多点温度等)。

技术参数

供电电源: 24VDC 220VAC
测量范围: 0-25米
液面精度:液面≤ ±1mm≤ ±0.7mm≤ ±0.1mm
液面分辨率:≤ ±1mm ≤0.1mm
界面精度:≤ ±0.7mm
界面分辨率:≤ ±1mm ≤0.1mm
输出信号: 4-20mA/HART RS485 MODBUS
介质温度: ≤120℃ (可以定制)
线制:二线制 四线制
防爆等级: ExdIICT6 Gb  ExiaIIBT6 Ga
防护等级: IP66 IP68
安全等级: SIL3
负载电阻: <500Ω
电气接口: M20x 1.5 NPT1/2 NPT3/4
浮球材质:标配316L 其他材质可以定制
过程连接:法兰连接 螺纹连接(尺寸可定制)
温度点:温度测量点1-20个点任意定制
测量形式:≥7米以上建议选择软缆型磁致伸缩液位计便于安装和运输
原油储罐测量:水、乳化层、原油三个浮球;普通界面两个浮球;测量液位1个浮球
过程压力: ≤1.6MPa ≤4.0MPa ≤10MPa
多种协议:可代替进口仪表多种非标协议可写入

外形尺寸

安装示意

安装要求:一般采用标准法兰或螺纹安装于罐顶,特殊工况选择侧侧垂直安装,为方便调试,仪表安装建议在有平台的地方。
